产品特性

产品特性 ●封闭式保持器标准设计 ●尺寸精度与金属滚珠直线轴承保持一致 ●滑动层材料采用TEFPLAS®B ●保持器材料采用表面硬化铝合金 ●自润滑免维护 ●无噪音高速运行

标准规格查询

LINP-11R标准精密直线轴承，公制尺寸

产品编码：

d1 F8[mm]：

50

d1-最大公差 [mm]：

+0.064

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

75

B h10[mm]：

100

B1 H10[mm]：

77.3

dn H10[mm]：

70.5

s H10[mm]：

2.65

O H10[mm]：

2.86

do h10[mm]：

69.4

e [mm]：

25

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.025

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

40

d1-最大公差 [mm]：

+0.064

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

62

B h10[mm]：

80

B1 H10[mm]：

60.3

dn H10[mm]：

57.8

s H10[mm]：

2.15

O H10[mm]：

2.86

do h10[mm]：

56.4

e [mm]：

20

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.025

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

30

d1-最大公差 [mm]：

+0.053

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

47

B h10[mm]：

68

B1 H10[mm]：

51.7

dn H10[mm]：

43.5

s H10[mm]：

1.85

O H10[mm]：

2.86

do h10[mm]：

41.4

e [mm]：

15

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.021

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

25

d1-最大公差 [mm]：

+0.053

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

40

B h10[mm]：

58

B1 H10[mm]：

43.7

dn H10[mm]：

36.5

s H10[mm]：

1.85

O H10[mm]：

2.86

do h10[mm]：

34.4

e [mm]：

12.5

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.021

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

20

d1-最大公差 [mm]：

+0.053

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

32

B h10[mm]：

45

B1 H10[mm]：

31.2

dn H10[mm]：

29.6

s H10[mm]：

1.6

O H10[mm]：

2.86

do h10[mm]：

26.4

e [mm]：

10

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.021

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

16

d1-最大公差 [mm]：

+0.043

d1-最小公差 [mm]：

+0.016

d2 h7[mm]：

26

B h10[mm]：

36

B1 H10[mm]：

24.6

dn H10[mm]：

24.2

s H10[mm]：

1.3

O H10[mm]：

2.86

do h10[mm]：

20.4

e [mm]：

8

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.018

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

12

d1-最大公差 [mm]：

+0.043

d1-最小公差 [mm]：

+0.016

d2 h7[mm]：

22

B h10[mm]：

32

B1 H10[mm]：

22.6

dn H10[mm]：

20.5

s H10[mm]：

1.3

O H10[mm]：

1.86

do h10[mm]：

18.4

e [mm]：

6

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.018

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

10

d1-最大公差 [mm]：

+0.035

d1-最小公差 [mm]：

+0.013

d2 h7[mm]：

19

B h10[mm]：

29

B1 H10[mm]：

21.6

dn H10[mm]：

17.5

s H10[mm]：

1.3

O H10[mm]：

1.86

do h10[mm]：

15.4

e [mm]：

5

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.015

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 F8[mm]：

8

d1-最大公差 [mm]：

+0.035

d1-最小公差 [mm]：

+0.013

d2 h7[mm]：

16

B h10[mm]：

25

B1 H10[mm]：

16.2

dn H10[mm]：

15.2

s H10[mm]：

1.1

O H10[mm]：

1.86

do h10[mm]：

13.2

e [mm]：

5

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.015

孔-最大公差 [mm]：

+0.018

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

订购产品

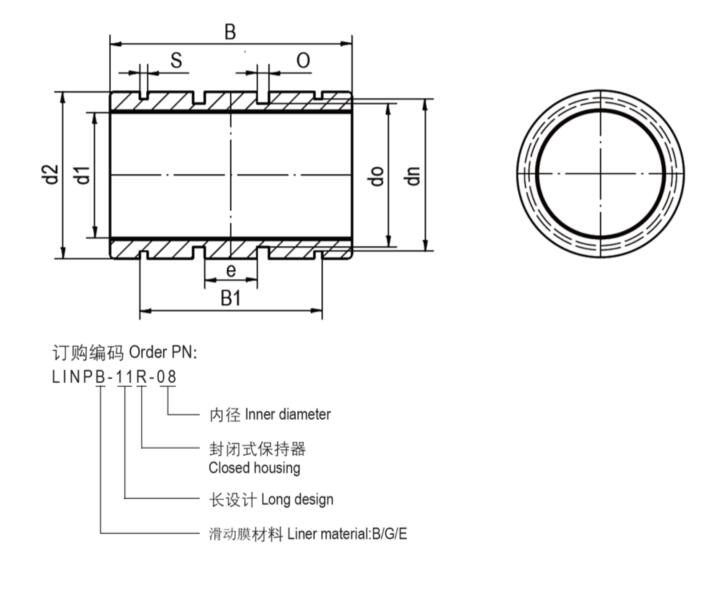

结构图片
