产品介绍

产品特性

● 自润滑免维护塑料直线轴承，无噪音运行；适合在极其恶劣的粉尘环境中连续使用；允许被食品药品包装机械清洗液清洗；
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 沟槽设计能及时排出污垢与粉尘；

材料性能

标准

单位

QL-EPB13

QL-MN2

QL-EPB5

一般性能



颜色

-

-

黄色

深灰

黑色

密度

ISO1183

g/cm3

1.48

1.72

1.44

最大吸湿率, 50%RH

ISO62

%

0.3

0.2

0.1

最大吸水率

ISO62

%

1.3

0.7

0.5

对钢动摩擦系数

ITS025

µ

0.05-0.15

0.10-0.18

0.09-0.25

极限PV值

ITS026

N/mm2×m/s

0.40

0.3

1.40

机械性能



弯曲模量

ISO178

MPa

2800

2800

4800

弯曲强度

ISO178

MPa

60

53

165

最大静载荷

ITS027

MPa

35

30

110

最大动载荷

ITS028

MPa

14

12

61

邵氏硬度

ISO868

D

74

73

82

物理和热性能



连续运行温度

ITS029

℃

+90

+90

+250

短时运行温度

ITS029

℃

+120

+120

+315

最低运行温度

ITS029

℃

-50

-50

-100

导热性

ISO22007

W/m/K

0.25

0.24

0.55

线性热膨胀系数

ISO11359

K-1×10-5

10

8

6

阻燃等级

UL94

Class

HB

HB

V0

导电性能



体电阻率

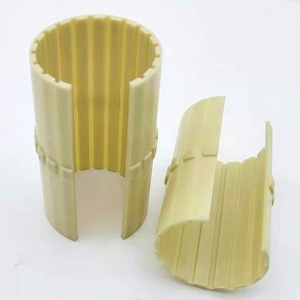

塑料直线轴承滑动膜

自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

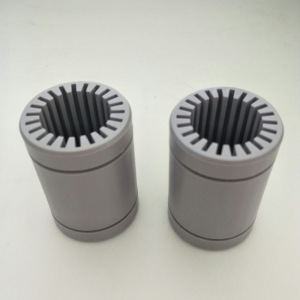

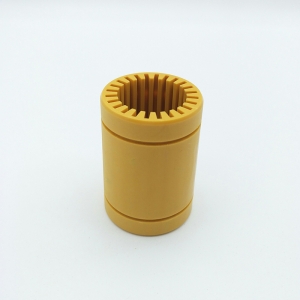

全塑料直线轴承

自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
全封闭塑料直线轴承

自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
开口塑料直线轴承

自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
法兰塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

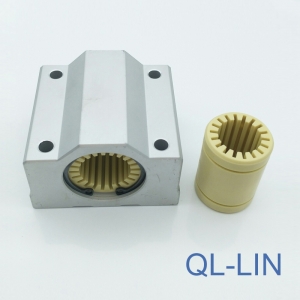

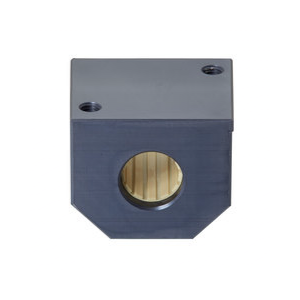

塑料直线轴承座

自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
LIN-11RH

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
SBR+全塑

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

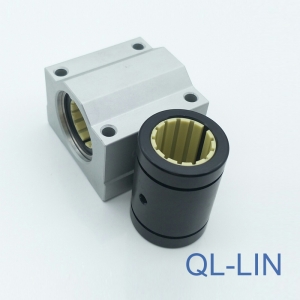

SC+LIN-01

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

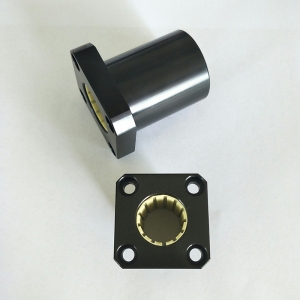

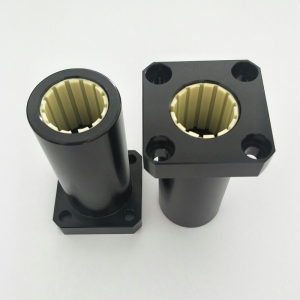

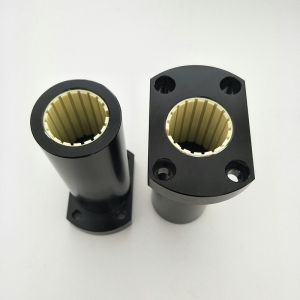

加长型方法兰塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

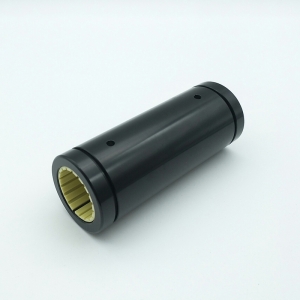

加长型塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

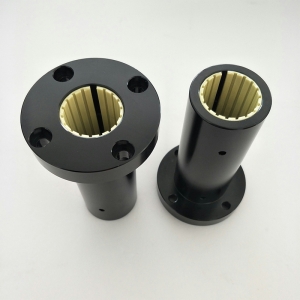

加长型圆法兰塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
LIN-12R 塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
调心塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

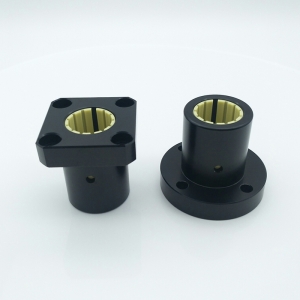

圆法兰塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

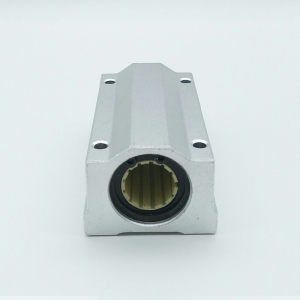

加长设计塑料直线轴承座

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

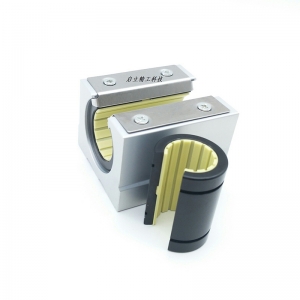

开口塑料直线轴承座

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

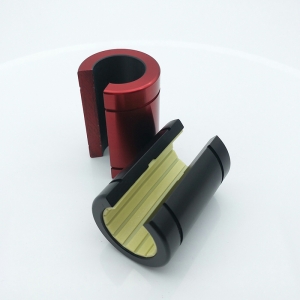

开口全塑料直线轴承

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；
精密硬化铝轴精密轴

● 自润滑免维护塑料直线轴承，无噪音运行，适合在极其恶劣的粉尘环境中连续使用，允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音；
● 适合灰尘中长期运行；
● 耐腐蚀，适合用消毒液清洗；
● 直槽设计更强的排污能力；

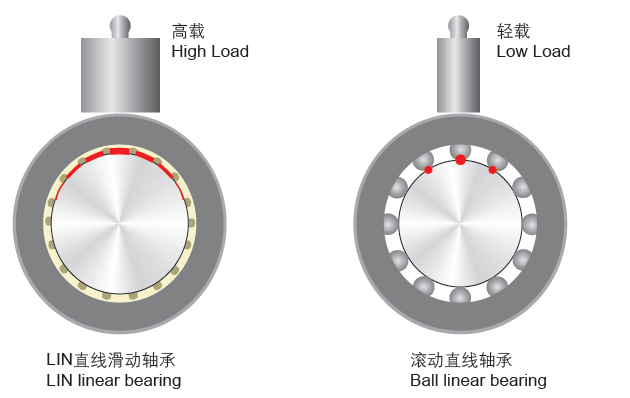

▊QL-LIN®直线轴承高承载能力

LIN直线轴承作为一种直线滑动轴承，工作面是以面形式与轴表面接触，而传动的滚珠直线轴承是以点线的形式和轴表面接触；这就决定了较大接触面的LIN系列直线轴承具有比滚珠直线轴承更高的承载能力。

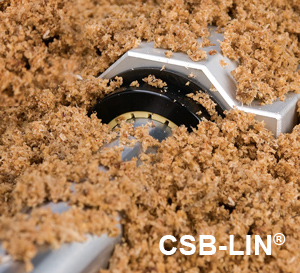

▊QL-LIN®直线轴承在污垢、灰尘中干运行

LIN直线轴承滑动膜是专门为干运行而开发的高性能滑动膜；沟槽结构设计允许轴承在污垢、灰尘或沙粒中平稳运行，使得脏物很快速的落入到设计的凹槽中，并通过不断的直线运动最终被从凹槽中带出直线轴承系统。而传统的金属滚动直线轴承在有污垢、灰尘或沙粒存在的情况下会很容易出现卡死、跑珠等现象而卡死，甚至会因卡死现象导致轴被拉伤。

1578896313569189 (1).jpg

▊LIN直线轴承低噪音运行

金属滚珠直线轴承由于滚珠在运动过程中与保持架体之间的撞击所发出的噪音，而且这种噪音会随着速度的加快而增高。但LIN直线轴承的工作面为滑动摩擦设计，所以在运行过程中只能发出较低的摩擦声，运行噪音非常低。

▊LIN直线轴承允许经常接触清洗液

LIN直线轴承被经常用于食品包装机械的导向机构中，经常受到清洗液的冲刷；多年的使用证明LIN直线轴承正如所设计的那样足够抵抗各类碱性清洗液的腐蚀，甚至能整体浸泡在液体介质中运行。

▊QL-LIN®直线轴承高承载能力

公称内径

[mm]

最大许可动载荷 [P=5MPa]最大许可静载荷 [P=35MPa]
LIN-11滑动膜 [N]LIN-12滑动膜 [N]LIN-11滑动膜 [N]LIN-12滑动膜 [N]
1072565050754550
1296084067205880
1614401200100808400
20225015001575010500
25362525002537517500
30510037503570026250
40800060005600042000
50900087508750061250

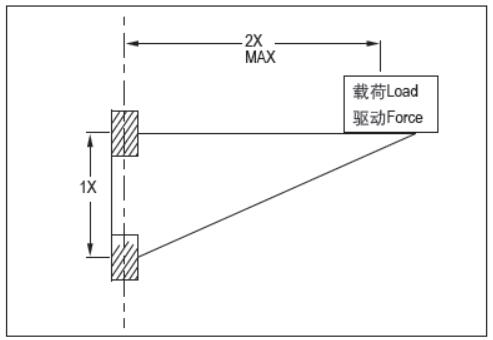

▊QL-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

QL-LIN®直线轴承安装法则

 ●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

 ●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。


精密轴
精密轴


AS表面硬化铝轴-LIN直线轴承最佳配合材料； CS硬铬钢轴-性价比最高； ES不锈钢304轴-适合化学液体； 可提供轴端加工和打孔服务



精密轴
支撑轴


窄矮型设计轴支撑； 标准型设计轴支撑； 10种不同尺寸常备库存； 可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴
