产品介绍

产品特性

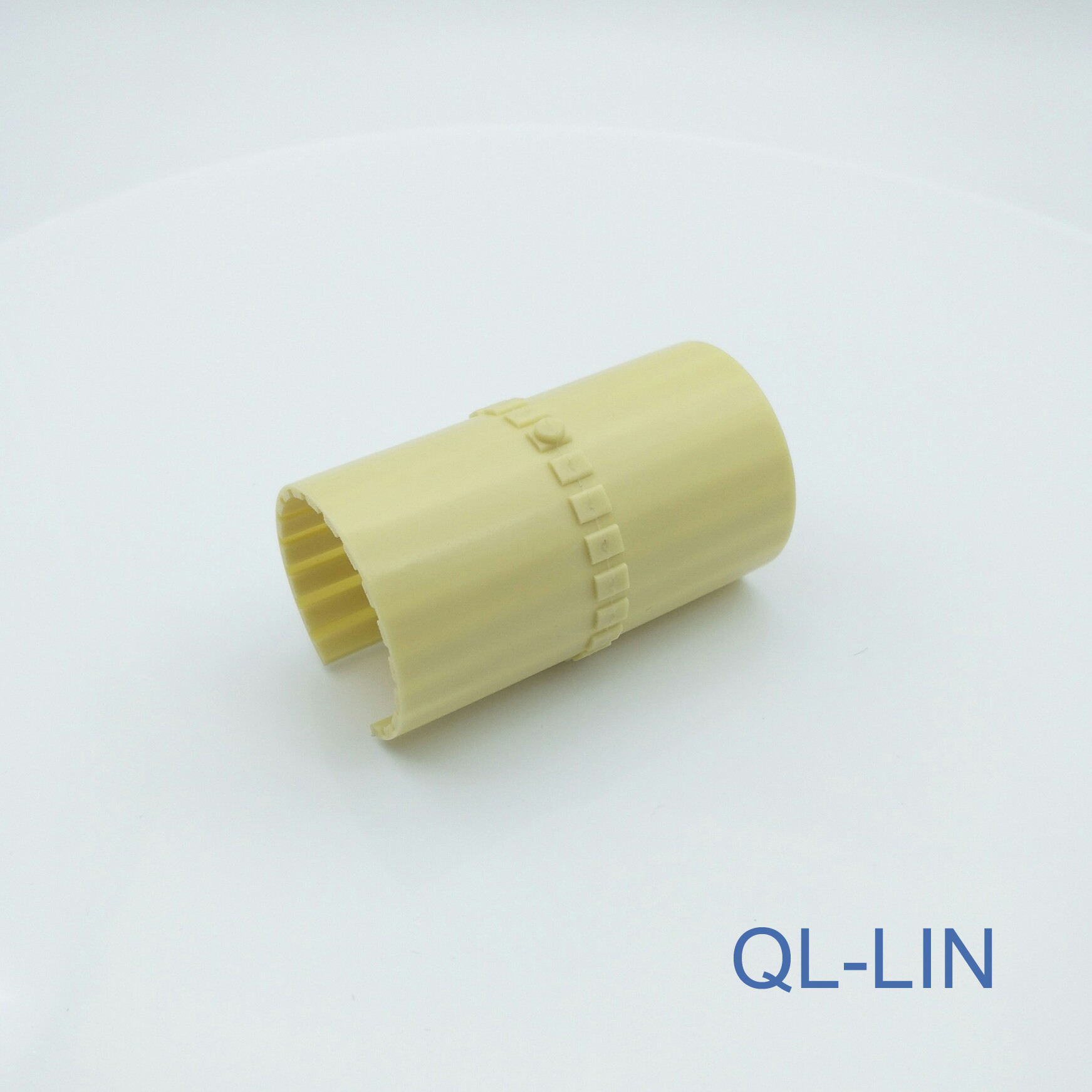

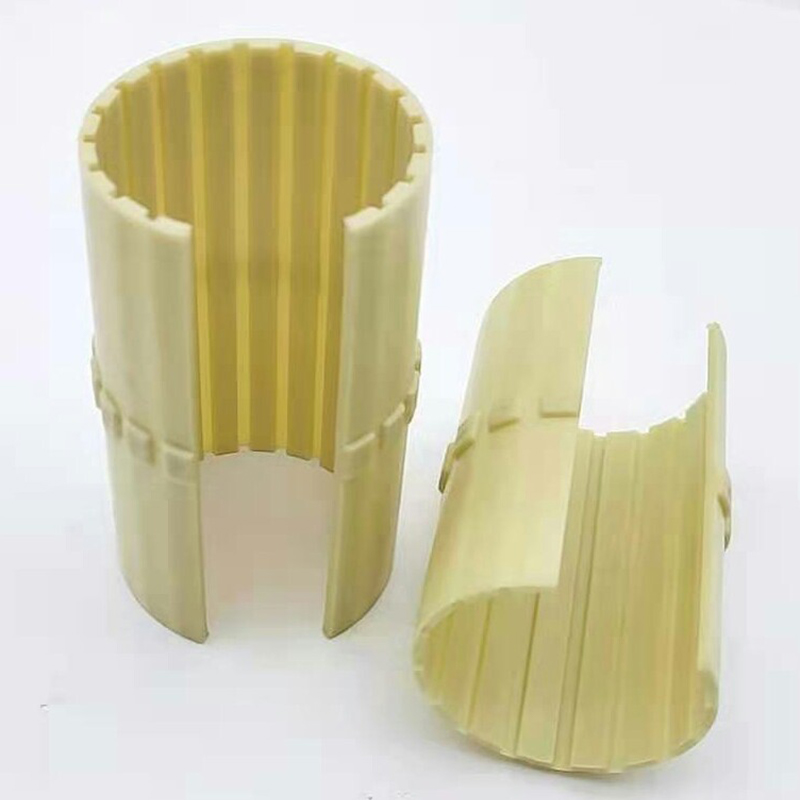

自润滑免维护塑料直线轴承,无噪音运行,适合在极其恶劣的粉尘环境中连续使用,允许被食品药品包装机械清洗液清洗。
● 免维护、长期干运行、无噪音;
● 适合灰尘中长期运行;
● 耐腐蚀,适合用消毒液清洗;
● 直槽设计更强的排污能力;

QL-LIN®塑料直线轴承滑动膜材料数据表

材料性能

标准

单位

EPB13

MN2

EPB5

一般性能



颜色

-

-

黄色

深灰

黑色

密度

ISO1183

g/cm3

1.48

1.65

1.44

最大吸湿, 50%RH

ISO62

%

0.3

0.2

0.1

最大吸水率

ISO62

%

1.3

0.7

0.5

对钢动摩擦系数

ITS025

µ

0.05-0.15

0.10-0.18

0.09-0.25

极限PV

ITS026

N/mm2×m/s

0.40

0.30

1.40

机械性能



弯曲模量

ISO178

MPa

2800

2800

4800

弯曲强度

ISO178

MPa

60

53

165

最大静载荷

ITS027

MPa

35

30

110

最大动载荷

ITS028

MPa

14

12

61

邵氏硬度

ISO868

D

74

73

82

物理和热性能



连续运行温度

ITS029

+90

+90

+250

短时运行温度

ITS029

+120

+120

+315

最低运行温度

ITS029

-50

-50

-100

导热性

ISO22007

W/m/K

0.25

0.24

0.55

线性热膨胀系数

ISO11359

K-1×10-5

10

8

6

阻燃等级

UL94

Class

HB

HB

V0

导电性能



体电阻率

IEC60093

Ω·cm

>10<span style="position: relative; font-size: 12px; line-height: 0; vertical-alig

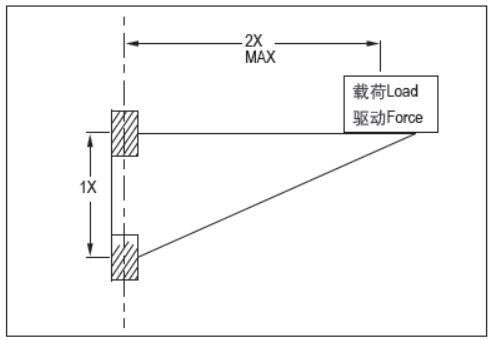

QL-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

QL-LIN®直线轴承安装法则

 ●小心:超过2:1比例时会发生爬行甚至卡死的现象!
这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与轴承的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。

 ●注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑,请与我们的工程师联系。


QL-LIN®塑料直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

QL-LIN®直线轴承安装法则

 ●小心:超过2:1比例时会发生爬行甚至卡死的现象!
这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与轴承的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。

 ●注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑,请与我们的工程师联系。

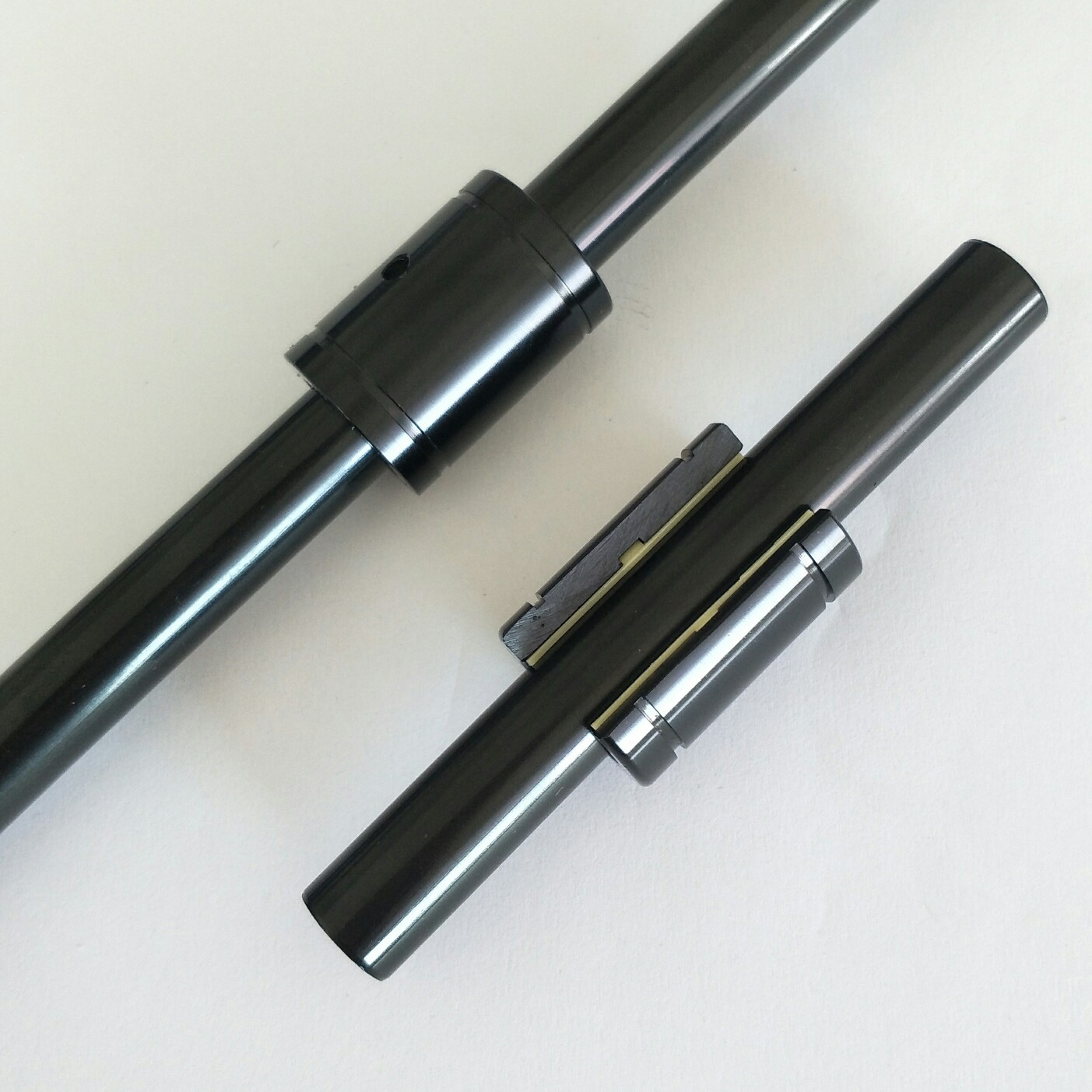

精密轴
精密轴


AS表面硬化铝轴-LIN直线轴承最佳配合材料; CS硬铬钢轴-性价比最高; ES不锈钢304轴-适合化学液体; 可提供轴端加工和打孔服务


精密轴
支撑轴


窄矮型设计轴支撑; 标准型设计轴支撑; 10种不同尺寸常备库存; 可选配3种轴材料:AS表面硬化铝轴,CS硬铬钢轴,ES不锈钢304轴
