产品介绍

产品特性

LINP精密直线轴承与金属滚珠直线轴承尺寸精度保持一致,但具有更高的承载能力且运行噪音极低。滑动膜采用了TEFPLAS®复合材料实现永久免维护,低摩擦系数,适用于高低温±200℃运行;TEFPLAS®材料结合LINP小间隙运行不但对轴不会造成损伤而且能清洁轴表面污垢。
●自润滑,免维护
●高精度,运行平稳
●减振,无噪音
●高速运行,长寿命

QL-LIN® P 精密直线轴承滑动膜材料TEFPLAS®

TEFPLAS® B 是综合高承载与耐磨特性的标准材料,适用于硬度HRC35以上硬轴;

TEFPLAS® G 极好的耐磨性能,适用于硬轴、不锈钢轴或铝轴;

TEFPLAS® E 符合FDA食品接触安全材料,适用于不锈钢轴或铝轴。

材 料

摩擦系数

[u]

最大静载荷

[Mpa]

最大动载荷

[Mpa]

极限PV值

[N/mm2xm/s]

最高速度 [m/s]

运行温度

[℃]

连续运行间断运行
TEFPLAS® B0.10-0.2520100.71.54.0±200
TEFPLAS® G0.10-0.201680.61.03.0±200
TEFPLAS® E0.05-0.181260.41.02.0±200

***极端高温下运行需要考虑加大配合间隙消除轴与轴承高温膨胀引起的卡滞现象,请和QL销售工程师联系

QL-LIN® P 精密直线轴承耐化学性

TEFPLAS® 材料可在恶劣环境下使用,即使浸没在液体中也能表现出色的性能。TEFPLAS® B材料中的填充物可能会受到去离子水和其它高强度化学物质腐蚀;TEFPLAS® G与TEFPLAS® E材料几乎对所有化学物质呈现惰性。
QL-LIN® P 精密直线轴承标准壳体材料阳极氧化铝,较好的化学抗性适合大部分工业应用,同时可选配316不锈钢壳体适用于具有强腐蚀化学液体环境。

QL-LIN® P 精密直线轴承寿命影响因素

除了轴承载荷、速度和运行温度因素之外,轴的表面粗糙度、硬度以及尺寸精度都会影响QL-LIN® P 精密直线轴承的寿命
最佳配合轴:
 ●轴直径公差等级h6-h7,适用于所有TEFPLAS® 材料
 ●表面粗糙度Ra0.2-0.4,适用于所有TEFPLAS® 材料
 ●表面硬度HRC50,根据不同TEFPLAS® 材料可配合软轴

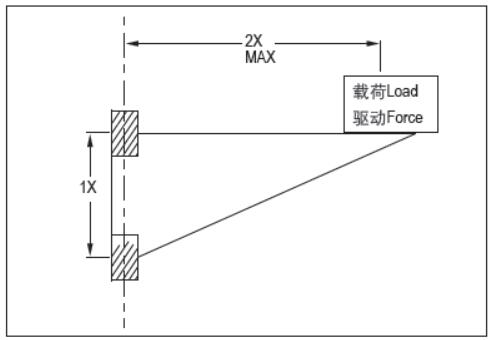

QL-LIN®P精密直线轴承安装偏心力

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离

QL-LIN®P精密直线轴承安装法则

 ●小心:超过2:1比例时会发生爬行甚至卡死的现象!
这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与轴承的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。

 ●注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑,请与我们的工程师联系。


精密轴
精密轴


AS表面硬化铝轴-LIN直线轴承最佳配合材料; CS硬铬钢轴-性价比最高; ES不锈钢304轴-适合化学液体; 可提供轴端加工和打孔服务


精密轴
支撑轴


窄矮型设计轴支撑; 标准型设计轴支撑; 10种不同尺寸常备库存; 可选配3种轴材料:AS表面硬化铝轴,CS硬铬钢轴,ES不锈钢304轴
